產品詳情 國家標準《鋁合金門窗》 GB/T8478-2008
術語和定義：
鋁合金門窗：採用鋁合金建築型材製作框、扇杆件結構(gòu )的門、窗的總稱。
主要受力杆件：門窗立面內承受並傳遞門窗自身重力及水平荷載等作用力的中 橫框、中豎框、扇挺等主型材，以及組合門窗拼樘框型材
術語和定義：
主型材：組成門窗框、扇杆件系統的基本構(gòu )架，在其上裝配開啟扇或玻璃、輔型材、附件的門窗框和扇挺型材，以及組合門窗拼樘框型材。
輔型材：門窗框、扇杆件系統中，鑲嵌或固定於主型材杆件上，起到傳力或某種功能作用的附加型材 (如玻璃壓條、 批水條等) 。
術語和定義：

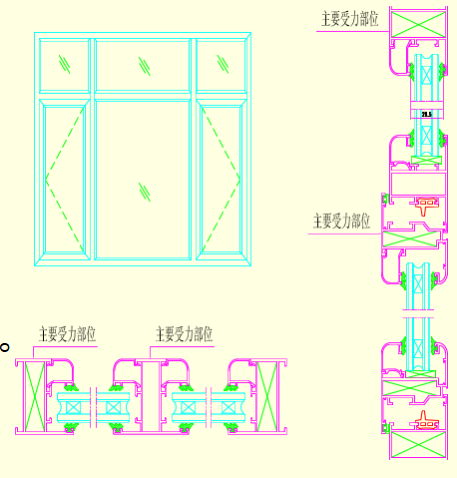

型材截面主要受力部位：門窗型材界面中承受垂直和水平方向荷載作用力的腹板、翼緣及固定其它杆件、零配件的連接受力部位。
術語和定義：
遮陽性能：門窗在夏季阻隔太陽輻射熱的能力。遮陽性能用遮陽係數SC表示。
遮陽係數：在給定條件下，太陽輻射透過門、窗所形成的室內得熱量與相同條件下透過相同面積的3mm厚透明玻璃所形成的太陽輻射得熱量之比。
註：給定條件是指玻璃太陽光光譜測試條件和整樘門窗遮陽係數的計算條件。
術語和定義：
壓力差：外門窗室內、外表面所受到的空氣絕對壓力差值。當室外壓力高於室內壓力時為正值，反之為負值。
氣密性能：外門窗在正常關閉狀態時，阻止空氣滲透的能力。
標準狀態：溫度為293K(20°C),壓力位101.3Kpa(760mmHg),空氣密度為1.202kg/m3 的試驗條件。
術語和定義：
開啟縫長：外窗開啟扇或外門開啟扇開啟縫隙周長的總和，以內表面測定值為準，如遇兩扇相互搭接時，其搭接部分的兩段縫長按一段計算。
單位開啟縫長空氣滲透量：在標準狀態下，單位時間通過單位開啟縫長的空氣量。
單位面積空氣滲透量：在標準狀態下，單位時間通過外門窗試件單位面積的空氣量。
術語和定義：
水密性能：外門窗正常關閉狀態時，在風雨的同時作用下，阻止雨水滲透的能力。
一.分類
1. 1按用途分：內牆用和外牆用。
1.2按使用功能分：普通型、隔聲型、保溫型、遮陽型。
1.3按開啟方式分：

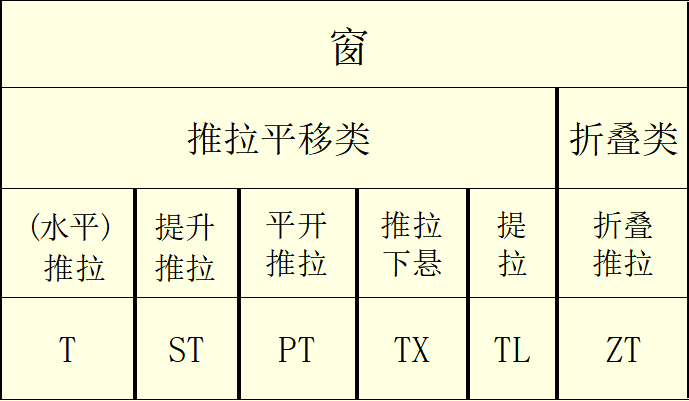

窗的開啟方式1：
窗的開啟方式2：

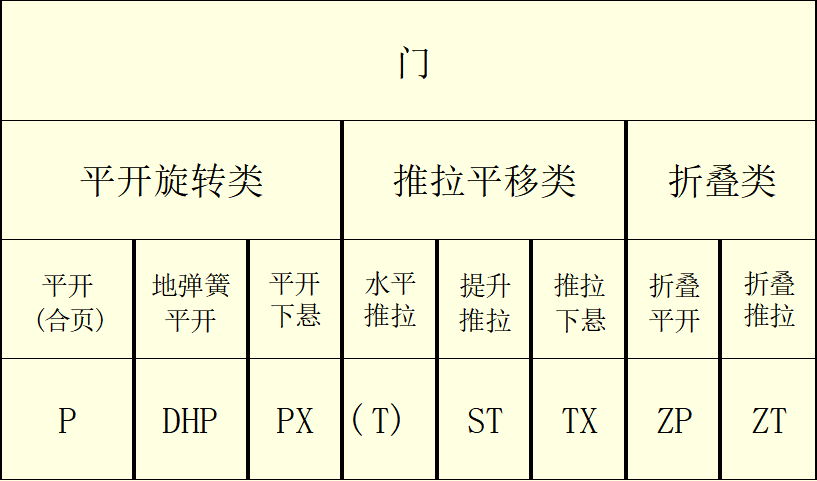

門的開啟方式：

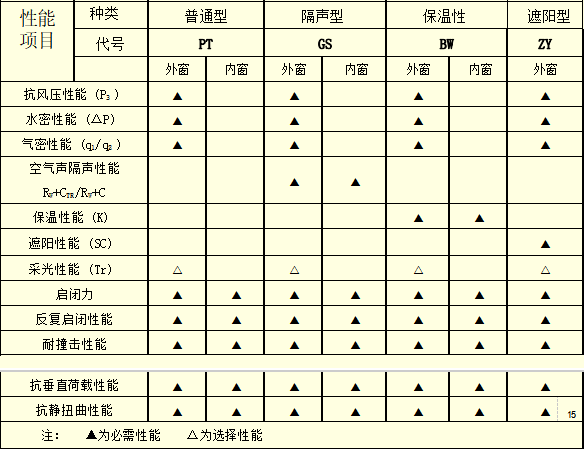

二. 性能

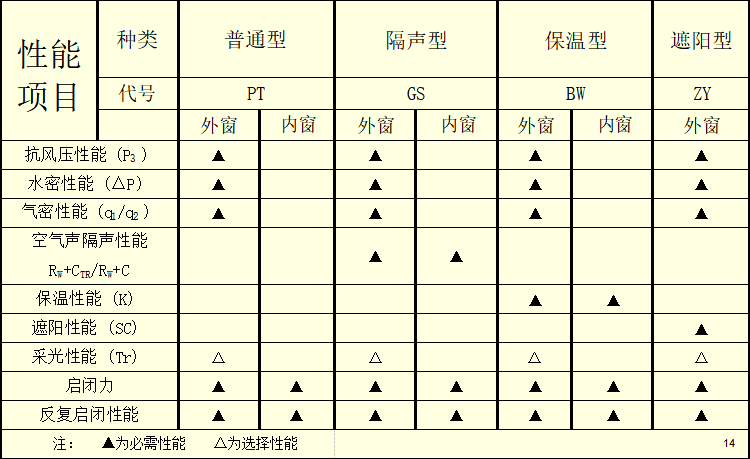

窗性能：
門性能：
三.材料及要求
1.鋁合金型材：主型材截面主要受力部位基材最小實測壁厚：外門不低於2.0mm；外窗不低於1.4mm。
2.表面處理規定：

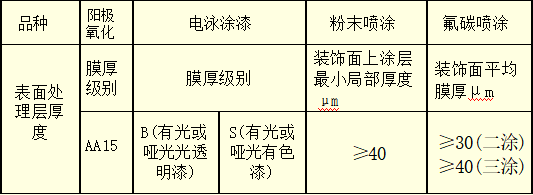

2.1.鋁合金型材：
2.2鋼材：
黑色金屬材料要求，熱浸鍍鋅；電鍍鋅； 黑色氧化和防鏽塗料等。
不鏽鋼為奧氏體不鏽鋼。
2.3玻璃
使用建築級浮法玻璃原片加工製作。可以根據工程的實際情況加工成為：鋼化玻璃、 中空玻璃、夾膠玻璃等安全玻璃。
2.4非金屬材料
2.4. 1密封膠：
必須要保證膠在使用的有效期內，同時還 要保證膠與所粘接材料的相容性。
2.4.2橡膠條：
常用於製作橡膠條的材料有氯丁橡膠、三 元乙丙橡膠 (EPDM) 以及矽橡膠。其中門窗常用的橡膠條為氯丁橡膠擠壓成型。
2.4.3支承塊和定位塊：
支承塊長度不小於50mm。
寬度=玻璃厚度+前部餘隙+後部餘隙。
厚度=邊部餘隙(7mm)(下部)。
定位塊的長度不小於25mm。
寬度=玻璃厚度+前部餘隙+後部餘隙。
厚度=邊部餘隙(5mm)(兩側)； (6mm)(上部)。
支承快和定位塊採用固定安裝方式時，支承塊和定位塊的安裝位置應距離槽角為1/4邊長位置處。
2.5五金配件及緊固件：
鋁門窗框扇連接、鎖固用五金配件應滿足整樘門窗承載能力的要求，其反覆啟閉性能應滿足門窗反覆啟閉性能要求。
鋁門窗組裝及機械連接應採用不鏽鋼緊固件。不應使用鋁及鋁合金抽芯鉚釘作為受力連接件。
2.6外觀：
外表面不應有鋁屑、毛刺、汙漬等，膠縫應平滑連續，橡膠條應安裝到位不應有脫開現象。

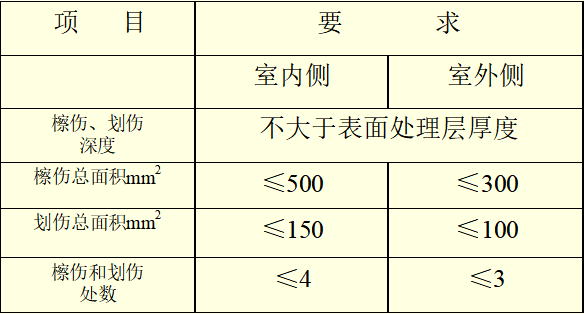

2.7門窗框扇鋁合金型材表面檫傷、劃傷要求。

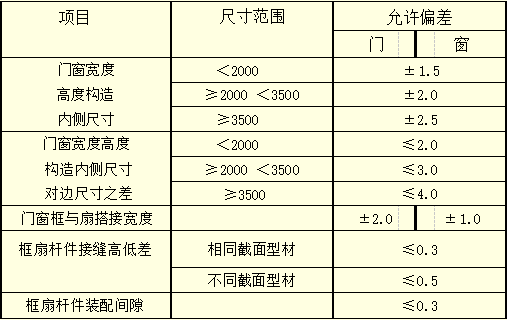

2.8裝配尺寸及公差要求
四. 門窗的性能

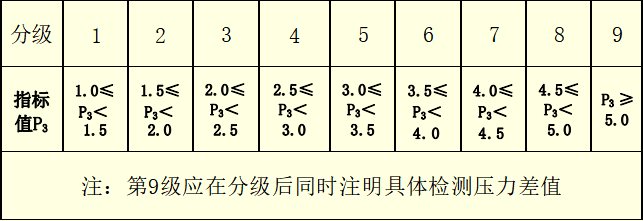

4. 1 抗風壓性能分級及指標值
代號：P3
單位：KPa
外系統門窗在各性能分級指標值風壓作用下，主要受力杆件相對 (面法線(xiàn )) 撓度應按以下要求：
單層玻璃、夾層玻璃L/100；中空玻璃 L/150。
絕對撓度值為20mm。
並且風壓作用後門窗不應出現使用功能 障礙和損壞。

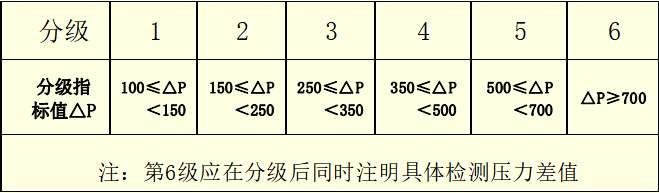

4.2 水密性能分級及指標值
代號：△P
單位： Pa
外斷橋系統門窗在各性能分級指標值作用下，不應發生水從試件室外側持續或反覆滲入試件室內側、 發生噴濺或流出試件界面的嚴重滲漏現象。

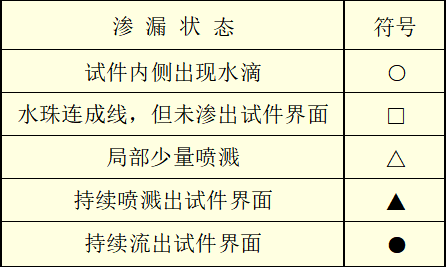

▲ 、 ■表示為嚴重滲漏
上海市建築標準設計《鋁合金節能窗》 DBJT08－108－2008中規定：
「6. 上海地區外窗的水密性能等級不應低於現行國家標準GB/T7018規定的3級(250Pa≤△P＜350 Pa)」。

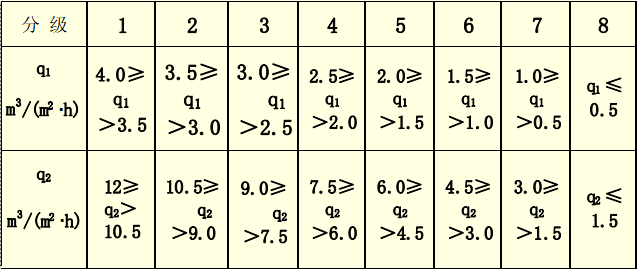

4.3 氣密性能分級及指標值
代號：q1 、q2
單位：m3/(m2·h)
要求阿克魯系統門窗試件在標準狀態下，壓力差為 10pa時的單位開啟縫長空氣滲透量q1和單位面積空氣滲透量q2不應超過上表中 各級指標的相應值。
上海市建築標準設計《鋁合金節能窗》 DBJT― 108―2008中規定：
「6.居住建築1~6層的外窗及陽臺門的氣密性能等級，不應低於現行國家標準《建築外窗氣密性能分級及檢測方法》GB/T7107規定的3級[2.5 m3/(m2·h)≥q1＞1.5 m3/(m2·h)]；公共建築外窗、7層及7層以上的居住建築外窗和陽臺門的氣密性等級，不應低於該標準規定的4級[1.5 m3/(m2·h)≥q1＞0.5 m3/(m2·h)] 。 」
建築外玻屏阿克魯系統門窗的氣密、水密、抗風壓性能按現行國家標準《建築外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T7106- 2008的規定

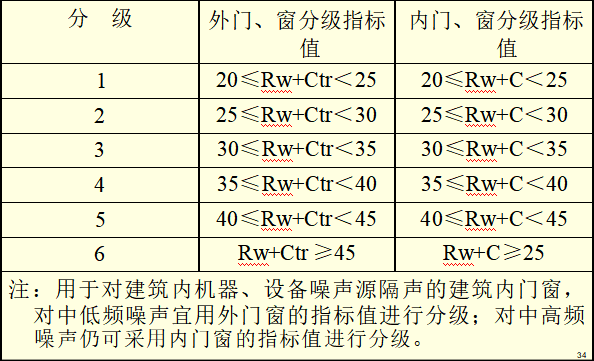

4.4 空氣聲隔聲性能分級及指標值
代號：Rw+Ctr；Rw+C
單位：分貝
上海市建築標準設計《鋁合金節能窗》 DBJT08－108－2008中規定
「7. 外窗的隔聲性能,不應低於現行歸家標準 《建築外窗空氣聲隔聲分級檢測方法》GB8485中規定的3級(30dB≤ Rw＜35 dB),並符合不同功能的建築物對隔聲設計的專項要求。 」

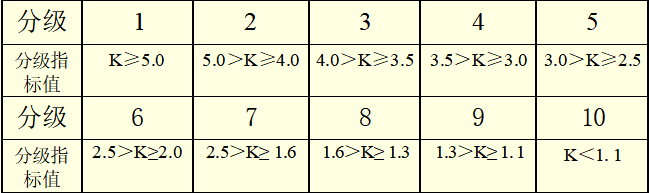

4.5 保溫性能分級及指標值
代號：K
單位：w/(m2·k)
術語：
傳熱係數：在穩定的傳熱條件下，圍護結構(gòu )兩側空氣溫差為1度(k, °C) ，1小時內通過1平方米麵積傳遞得熱量，單位是瓦/(平方米·度) [w/(m2·k),此處k可用°C代替] 。
傳熱係數越小，阻礙熱傳遞的性能越好。

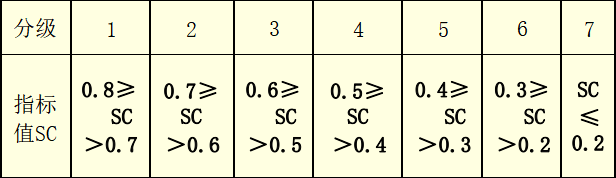

4.6 遮陽性能
門窗的遮陽性能用遮陽係數SC描述。
術語
遮陽係數：在給定的條件下，太陽輻射透過外門窗所形成的室內得熱量與相同條件下透過相同面積的3mm厚透明玻璃所形成的太陽輻射得熱量之比。
遮陽係數越小，阻擋陽光直接輻射的性能越好。
上海市建築標準設計《鋁合金節能窗》 DBJT08－108－2008中規定：
「10. 按本市《關於進一步加強本市民用 建築節能設計技術管理的通知》滬建交[2006] 765號文要求，外窗設計必須滿足下列基本要求：
當居住建築的窗牆面積比大於0.35時，外窗(包括陽臺門的透明部分)的傳熱係數不得大於3.2w/(m2·k)。
低層居住建築各朝向外窗(包括陽臺門的透明部分)的傳熱係數均不得大於3.2w/(m2·k)。居住建築天窗的傳熱係數不得大於3.2w/(m2·k) ，遮陽係數不得大於0.50。
當公共建築的窗牆面積比大於0.4時，外窗的傳熱係數不得大於3.0w/(m2·k)，遮陽係數不得大於0.50。
公共建築的屋頂透明部分的傳熱係數不得大於3.0w/(m2·k) ，遮陽係數不得大於0.50。民用建築外牆不宜設置凸窗，當建築設計確需設置凸窗時，其凸窗的傳熱係數不得大於2.8w/(m2·k) 。 」

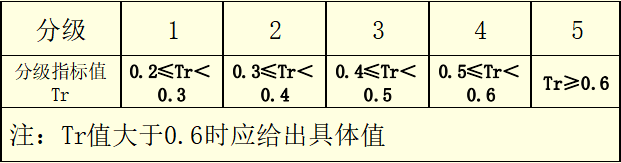

4.7 採光性能分級及指標值
代號：Tr
有天然採光要求的外窗，其透光折減係數Tr不應小於0.45 。同時有遮陽性能要求的外窗，應綜合考慮遮陽係數的要求確定。
術語
透光折減係數：光通過窗框和採光材料與窗相組合的擋光部件後減弱的係數。
4.8 啟閉力
門、窗應在不超過50N的啟閉力的作用下，能靈活開啟和關閉。
帶有自動關閉裝置(如閉門器、地彈簧) 的門和提升推拉門、以及摺疊推拉窗和無提升力平衡裝置的提拉窗等門窗，其 啟閉力性能指標由供需雙方協商確定。
4.9 反覆啟閉性能
性能指標：門的反覆啟閉次數不應少於10 萬次；窗的反覆啟閉次數不應少於1萬次。
(帶閉門器的平開門、地彈簧門以及摺疊 推拉、提升推拉、提拉等門、窗的反覆啟閉次數由供需雙方協商確定)。
性能要求：門、窗在反覆啟閉性能試驗後，應啟閉無異常，使用無障礙。
4. 10 耐撞擊性能(玻璃面積佔門扇面積不超過50%的平開旋轉類門)
30kg砂袋170mm高度落下，撞擊鎖閉狀態的門扇把(拉)手處1次，未出現明顯變形，啟閉無異常，使用無障礙，除鋼化玻璃外，不允許有玻璃脫落現象。
4. 11 抗垂直荷載性能(平開旋轉類門)
門扇在開啟狀態下施加500N垂直荷載15min，
卸載3min後殘餘下垂量小於3mm ，啟閉無異常，使用無障礙。
4.12 抗靜扭曲性能(平開旋轉類門)
門扇在開啟狀態下施加500N水平方向靜荷載5min ，卸載3min後未出現明顯變形，啟閉無異常，使用無障礙。
五.不同標準對門窗的性能要求

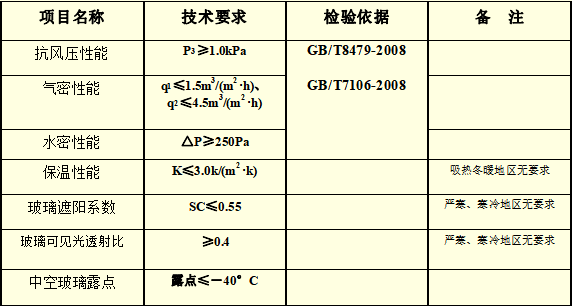

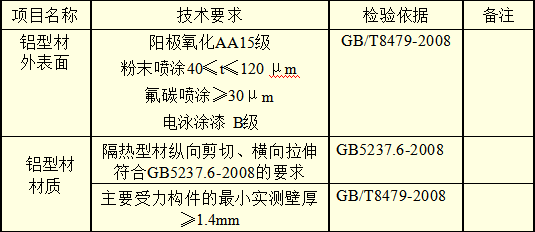

《建築外窗產品生產許可證實施細則》節能窗性能要求
《建築外窗產品生產許可證實施細則》節能窗外觀要求
《建築外窗產品生產許可證實施細則》
抗風壓性能： N1級
氣密性能： N6級
水密性能： N3級
保溫性能： N5級
上海市建築標準設計《鋁合金節能窗》DBJT08―108―2008
抗風壓性能： 未規定
氣密性能： ≥6級
水密性能： ≥3級
保溫性能： ≥4級
空氣聲隔聲性能： 3級
遮陽性能： 當窗牆面積比＞0.4時，遮陽係數≤0.5 。4級以上
六.GB 、滬、蘇標準對比
注1：居住建築1~6層的外門窗；
注2：居住建築7層及7層以上和公共建築 的外門窗；
注3：公共建築的窗牆面積比＞0.4；
注4：公共建築的窗牆面積比＞0.35；
注5：低層、多層建築；
注6：中高層、高層和有節能要求的建築
七.標識、合格證書、使用說明書
1產品標識：
1.1 .基本標誌的內容
鋁合金門、窗產品標識應包括下列內容：
產品名稱或商標；
產品執行的標準編號；
製造商名稱、生產日期或批號；
生產許可證標記和編號。
1.2.警示標誌和說明
超低能耗被動式門窗結構(gòu )複雜、開啟方法比較特殊，使 用不當會造成產品本身損壞或使用安全的產品，應設置簡明有效的使用警示標誌和說明 (包括文字及圖示) 。
1.3.標誌方法
產品標識的內容應採用鋁質、不鏽鋼標 牌或其他材料標牌標示，標牌的印製應符 合GB/T13306的規定。
門的產品標牌應固定在上框、中橫框等明顯部位。
窗的產品標牌應固定在上框、中橫框、窗 扇挺側面等適當部位 (開啟後可看到) 。
產品使用警示標誌和說明應在門、窗的把手或執手等啟閉裝置附近粘貼醒目的警示說明標籤。
2產品合格證書
每個出廠檢驗或交貨批應有產品合格 證書。產品合格證書的編制應符合GB/T14436的規定。
阿克魯被動門窗批量產品合格證書應包括下列內容：
產品名稱、商標及標記 (包括執行的產品標準編號) ；
產品形式檢驗的物理性能和力學性能參考值；
產品批量 (樘數、面積) 、尺寸規格型號；
斷橋門窗框扇鋁合金型材表面處理種類、色澤、膜厚；
玻璃及鍍膜的品種、色澤及玻璃厚度；
門窗的生產日期、檢驗日期、出廠日期，檢驗員籤名及製造商的質量檢驗印章；
生產許可證標記和編號；
質量認證或節能性能標識等其他標誌；
製造商名稱、地址及質量問題受理部門聯繫電話；
用戶名稱及地址。
3產品使用說明書
門窗結構(gòu )比較複雜、開啟形式比較特殊、不易安裝使用的產品，
每批門窗出廠或交貨時應有產品使用說明書。
門窗產品使用說明書應包括產品說明、安裝說明、使用說明和維護保養說明等主要方面。
八.相關國家現行標準
《建築外門窗氣密、水密、抗風壓性能 分級及檢測方法》GB/T7106-2008
《建築外門窗保溫性能分級及檢測方法》GB/T8484-2008
《建築外門窗空氣聲隔聲性能分級及檢測方法》GB/T8485-2008
《鋁合金建築型材》GB5237.1~5－2008
《鋁合金建築型材》GB5237. 6－2008
